Rozmieszczenie palet na naczepie i w kontenerze: ile palet wejdzie

Towar stoi na rampie na paletach, a spedytor pyta, czy zamówić naczepę, czy kontener. Odpowiedź zależy od wymiaru palet, bo ta sama liczba sztuk zajmie na naczepie i w kontenerze zupełnie inne miejsce. Poniżej liczymy to na wymiarach z kart producentów i armatora.

Ile palet wchodzi na naczepę

Na standardowej naczepie plandekowej mieści się 33 europalety (120 × 80 cm) w jednej warstwie. Przestrzeń ładunkowa takiej naczepy ma ok. 13,6 m długości i 2,48 m szerokości. Przykładowa karta techniczna naczepy Schmitz Cargobull SCS podaje 13,62 × 2,48 × 2,70 m.

Liczba 33 wynika z prostego rachunku. Trzy europalety ustawione krótszym bokiem w poprzek zajmują 2,40 m szerokości, więc na 2,48 m zostaje 8 cm luzu. Jedenaście takich rzędów po 1,20 m zajmuje 13,20 m, a do końca naczepy zostaje ok. 40 cm.

Czasem pada liczba 34. Producent podaje ją np. dla naczepy S.CS MEGA. Żeby ją osiągnąć, trzeba połączyć dwa układy: 10 rzędów po 3 palety w poprzek (12,0 m) i na końcu 2 rzędy po 2 palety ustawione dłuższym bokiem w poprzek (2 × 0,80 m). Razem to 13,60 m, czyli prawie bez zapasu na nierówne palety albo wystającą folię. Przy planowaniu bezpieczniej liczyć 33.

Rozmieszczenie palet na naczepie: układ 33 europalet

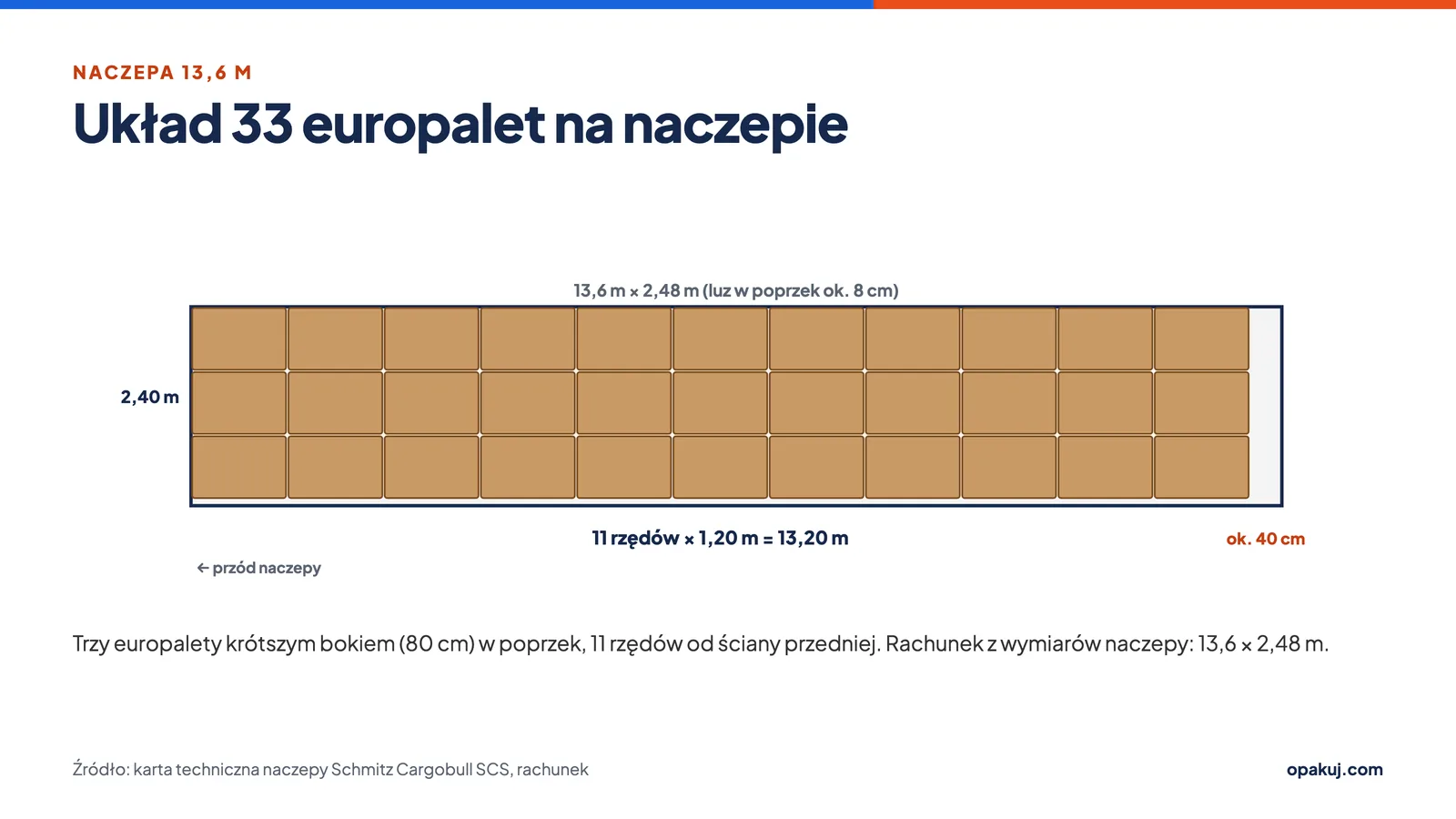

33 europalety układa się w 11 rzędach po 3 sztuki, każda krótszym bokiem (80 cm) w poprzek naczepy. Palety stoją ciasno obok siebie od ściany przedniej do tyłu.

Przy pełnym załadunku palety wypełniają podłogę równomiernie. Przy niepełnym liczy się rozkład masy. Według art. 61 Prawa o ruchu drogowym ładunek nie może przekraczać dopuszczalnej masy ani nacisków osi pojazdu i nie może naruszać jego stateczności. Gdzie postawić cięższe palety przy kilku rzędach, warto więc ustalić z przewoźnikiem przed załadunkiem.

Ile palet zmieści się w kontenerze 20' i 40'

Do kontenera 20' wchodzi zwykle 11 europalet, a do kontenera 40' 24–25, w jednej warstwie. Tak podaje m.in. spedytor iContainers. Kontener jest węższy od naczepy: według specyfikacji armatora Hapag-Lloyd szerokość wewnętrzna kontenera 20' i 40' to 2,352 m, a trzy europalety w poprzek potrzebują 2,40 m.

Dlatego w kontenerze palety układa się na zmianę: w jednym rzędzie jedna paleta stoi wzdłuż, a druga w poprzek. Razem zajmują 1,20 m + 0,80 m = 2,00 m szerokości, a reszta zostaje na luz i wypełnienie pustych miejsc.

Wymiary

Kontenery 20', 40' i 40' High Cube

Wymiary według specyfikacji Hapag-Lloyd, liczba europalet według spedytora iContainers.

Kontener (Hapag-Lloyd)	Wnętrze: długość × szerokość × wysokość	Otwór drzwi: szerokość × wysokość	Europalety, 1 warstwa (iContainers)
20'	5,90 × 2,352 × 2,393 m	2,340 × 2,292 m	zwykle 11
40'	12,032 × 2,352 × 2,395 m	2,340 × 2,292 m	24–25
40' High Cube	12,032 × 2,352 × 2,700 m	2,340 × 2,597 m	24–25

Tabela szersza niż ekran — przewiń ją w bok.

Na wymiar drzwi warto spojrzeć osobno. Otwór ma 2,34 m szerokości, czyli mniej niż wnętrze, a w kontenerze 20' i 40' tylko ok. 2,29 m wysokości. Wysoka paleta w kapturze musi przejść przez drzwi, a nie tylko zmieścić się w środku.

Palety 120 × 100 i 120 × 120: ile wejdzie na naczepę i do kontenera

Na naczepę 13,6 m wchodzi 26 palet 120 × 100 albo 22 palety 120 × 120 w jednej warstwie. Palety 120 × 100 stawia się po dwie dłuższym bokiem w poprzek (2 × 1,20 m = 2,40 m), w 13 rzędach po 1,00 m. Palety 120 × 120 też idą po dwie w rzędzie (2,40 m), ale rzędów jest 11, bo każdy ma 1,20 m.

W kontenerze jest gorzej. Palet 120 × 100 wchodzi zwykle 9–10 do kontenera 20' i 20–21 do 40' (iContainers). Palety 120 × 120 nie zmieszczą się po dwie obok siebie, bo 2,40 m to więcej niż 2,352 m szerokości. Wchodzi więc jedna na rząd: 4 sztuki do kontenera 20' i 10 do 40', przy czym w 40' dziesiąta paleta zostawia tylko ok. 3 cm zapasu na długości.

Pojemność

Ile palet mieści się w jednej warstwie

Naczepa i palety 120 × 120 w kontenerze: rachunek z wymiarów. Pozostałe liczby dla kontenerów podaje spedytor iContainers.

Paleta	Naczepa 13,6 m	Kontener 20'	Kontener 40'
120 × 80 (EUR)	33	zwykle 11	24–25
120 × 100	26	zwykle 9–10	zwykle 20–21
120 × 120	22	4	10 (bez zapasu)

Tabela szersza niż ekran — przewiń ją w bok.

Czy palety można piętrować

Palety można piętrować, jeśli towar na dolnej palecie przeniesie nacisk górnej, a obie razem zmieszczą się w wysokości pojazdu. Standardowa naczepa ma ok. 2,70 m wysokości wewnątrz. W naczepie MEGA producent podaje od 2,75 do 3,05 m, a w kontenerze 40' High Cube armator podaje ładunek do ok. 2,70 m.

Gdy towar nie przeniesie nacisku, zostaje naczepa z podwójną podłogą. Producent Schmitz Cargobull podaje dla swojego systemu do 33 palet na drugim poziomie i łącznie 67 miejsc paletowych.

Palety, których nie wolno piętrować, oznacza się znakiem „nie piętrzyć” według normy ISO 780. Według wytycznych IRU opis ładunku, w tym takich ograniczeń, należy do nadawcy.

Rozmieszczenie palet a mocowanie ładunku

Dobre rozmieszczenie to dopiero połowa. Za to, żeby ładunek nie zmienił położenia w trasie, odpowiadają kierowca i przewoźnik (art. 61 Prawa o ruchu drogowym), a za załadunek w przewozie krajowym odpowiada nadawca, jeśli umowa nie mówi inaczej (art. 43 Prawa przewozowego). Wytyczne IRU liczą mocowanie według normy EN 12195-1: ma wytrzymać 0,8 g do przodu przy hamowaniu i 0,5 g na boki. Maty antypoślizgowe kładzie się od razu przy załadunku, bo ciężkiej palety nie da się na nie później przesunąć. Szczegóły opisaliśmy w artykule kto odpowiada za zabezpieczenie ładunku.

Kaptur albo owinięcie spina towar z paletą, ale nie trzyma palety w miejscu na pojeździe. Jak zabezpieczyć sam towar, także w kontenerze, gdzie dochodzi wilgoć, piszemy w artykule jak zabezpieczyć towar na palecie. Kaptury z folii termokurczliwej na palety 120 × 80, półpalety, 120 × 120 i 100 × 120 albo na wymiar są w naszym sklepie (kaptur foliowy na paletę).
